La marca Taiwanesa presenta una nueva caja mini ITX acabada en aluminio Lian Li PC-Q09FN.
Siguiendo las líneas de las descatalogadas Q09 este nuevo modelo crece en tamaño y permite incluir una fuente de alimentación formato SFX con 300W de potencia y certificación 80 Plus.

Su frontal cepillado en aluminio sigue los estándares de la marca, diáfano y con solo dos puertos USB 3.0 y el botón de encendido, no necesitamos mucho mas.
La ampliación del tamaño permite aumentar su capacidad interna pudiendo alojar tres discos duros de 2.5" y un disco de 3.5", además del lector óptico slim.

La caja dispone de dos bandejas en la que colocar estos dispositivos, en la central alojamos el lector óptico slim y en su parte inferior podemos colocar el disco de 3.5". Esta bandeja hace que la limitación del disipador a instalar en el procesador sea de 50mm de alto.
El otro cajetín esta colocado pegado al lateral izquierdo y frontal de la caja, delante de la fuente de alimentación. Los discos se fijan al cajetín con tornillos que incluyen arandelas de goma para reducir las vibraciones.
La refrigeración de la caja esta a cargo de un ventilador de 120mm colocado en el lateral derecho. Expulsa el aire caliente hacia el exterior, el lateral contrario se encuentra perforado ampliamente con lo que de esta forma se consigue una corriente de aire que fluirá por la caja.
La parte trasera también esta perforada por lo que no deberemos tener problemas para refrigerar un equipo de potencia media-alta. A diferencia de otros modelos de la gama Q09, la Q09FN no esta perforada ni en la tapa superior ni la inferior, por lo que será interesante que los laterales de la caja no estén muy encajonados.
A lo largo de la caja están dispuestos unos topes metálicos arqueados que amortiguan las vibraciones de la caja a la tapa superior, esta caja tiene todos los detalles que incorporan las de mayor tamaño.
ESPECIFICACIONES:

• Dimensiones  (W) 296mm x (H) 140mm x (D) 190mm
• Material Aluminio
• Color Negro / Plata
• Peso 2.44KG
• 5.25" drive bay (External) 1( Slim ODD )
• HDD bay 3.5-Inch HDD x1 / 2.5-Inch HDD x3
• Placa base Mini-ITX
• Ventilador de 120 mm x 1
• I/O Ports USB 3.0 x 2
• Compatibilidad CPU cooler altura: 50mm
• Fuente Alimentación SFX: 300W / Eficiencia : 80% (80-PLUS) Incluida

Lian Li ha dado un gran paso con esta caja, poniéndoselo muy difícil a Silverstone, la mayor pega seguramente será el precio y el no poder incluir una gráfica discreta, aunque la capacidad interna de la Q09FN es un punto a su favor.

En esta entrada voy a recopilar las nuevas placas base en socket 1155 salidas a la venta recientemente para acompañar a los procesadores Ivy Bridge. Estas placas son compatibles con los procesadores precedentes Sandy Bridge ya que comparte el mismo socket 1155.

En general sus mejoras respecto a la anterior generación de placas base H67/P67/Z68 consisten en incluir los puertos USB 3.0 internos, la tecnología Intel Smart Response para el chipset Z77 que permitirá utilizar un disco SSD como memoria cache para potenciar las tareas del disco duro mecánico. También conllevan mejoras en el proceso de fabricación y soporte PCI express 3.0.

Tres son las marcas que vais a encontrar: Asus, Asrock y Gigabyte.

CHIPSET INTEL H77

Este chipset no permite realizar overclock sobre los procesadores, por lo demás es ideal para montar un HTPC económico y con buenas prestaciones.

ASUS H77

Todos los modelos de Asus comparten las siguientes especificaciones:

• Video: HDMI-DVI-VGA
• Puertos USB 3.0 internos y externos
• Dos conectores SATA 3 y cuatro SATA 2
• PCIe 3.0 Ready

Las principales diferencias estarán en la conectividad, tamaño y refrigeración. A destacar que dentro de las placas relacionadas a continuación, ninguna tiene conexión eSATA.

Eduardo, otro amigo del Blog me envió hace tiempo unas imágenes de su nuevo HTPC. Contacto conmigo por mail e intercambiamos una serie de correos para configurar un HTPC potente para la edición de fotos y vídeo en HD.

El equipo lo compro en la web del Tendero digital, especialista en HTPC y el componente mas importante es su caja una OrigenAE S16V posiblemente la caja mas elegante del mercado.

COMPONENTES UTILIZADOS

• Caja: Origen AE S16V, con mando a distancia y display
• Fuente de Alimentación: BeQuiet E9 680W Modular
• Placa  Base: ASUS P8Z68-V LX
• Procesador: Intel Core i7 2600
• Memoria Ram: Kingston 16 GB DDR3 1333 Mhz
• Disco Duro sistema: OCZ Agility 3 SSD
• Disco Duro datos: Western Digital Caviar Green 2 TB
• Tarjeta Gráfica: Nvidia Zotac GTX 570 1.28GB

De la caja hablaremos mas adelante, es la estrella de esta configuración, ya que por si sola se lleva por lo menos el 30% del presupuesto, y es un equipo muy caro.

Recientemente ZOTAC International anuncio la nueva serie de placas base Mini ITX para la última generación de la familia de procesadores Intel® Core™ Ivy Bridge.

Las modelos presentados fueron:

• ZOTAC Z77-ITX WiFi
• ZOTAC H77-ITX WiFi

Ambas ofrecen soporte para procesadores Intel® LGA1155 tanto en CPUs de la anterior generación como de la 3ª Generación de micros Intel® Core™ .

Las placas ZOTAC Z77-ITX WiFi y H77-ITX WiFi tienen formato mini-ITX sin sacrificar las capacidades de expansión.

"ZOTAC es innovador cuando se trata de placas mini-ITX. Continuamos impulsando el desarrollo del rendimiento, con mini-ITX que rivalizan con sistemas mucho más grandes," dijo Carsten Berger, director de marketing de ZOTAC International. "Los últimos procesadores Intel® Ivy Bridge unidos a nuestra serie de mini-ITX ZOTAC Intel® 7, hacen un tándem imbatible de rendimiento sin sacrificar la eficiencia energética."

Las capacidades de expansión son plenas con la serie mini-ITX ZOTAC Intel 7, las que incluyen PCI Express x16, capaz de velocidades PCI Express 3.0 con la 3ª Generación de procesadores Intel® Core™, un slot mSATA para SSDs, USB 3.0, USB 2.0, SATA 6.0 Gb/s y SATA 3.0 Gb/s. Dual Gigabit Ethernet, 802.11n WiFi y Bluetooth 3.0 para una conectividad de máximo rendimiento a través de cable o wireless con la serie de placas ZOTAC Intel® 7.

Zotac H77-ITX WiFi

Este es el modelo con el chipset Intel H77 Express el cual carece de capacidad para hacer overclock.

Admite dos módulos de memoria DDR3 1600 hasta 16Gb , 5 puertos Sata onboard, dos de ellos SATA 6 Gbps, otro puerto mSATA para instalar un disco miniSSD como el montado en el Zbox nano XS y un puerto eSATA trasero.

Como ranuras de expansión interna contamos con un puerto PCI Express X16 (Pcie 3.0) y otro mini PCI Express ocupado por la red WiFi+Bluetooth 3.0.

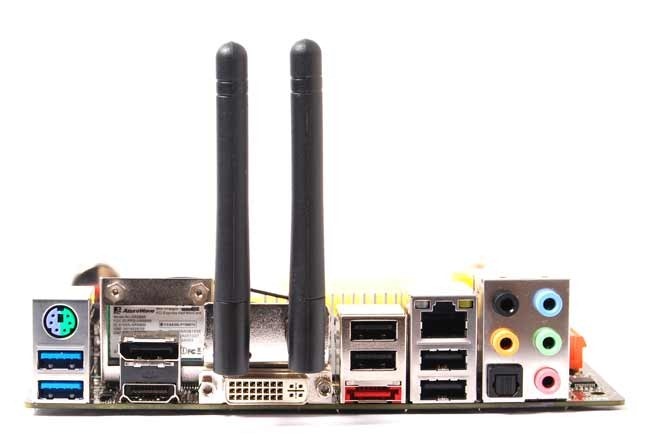

La conectividad de video digital es bastante extensa: DVI, Display Port y HDMI.
La Zotac H77 ITX A-E lleva 12 puertos USB, 4 de los cuales son USB 3.0 (2 internos+2 traseros), los 8 restantes son 2.0 (4 internos+4 traseros).

También incluye salida de audio óptica y analógica además de puerto de red Ethernet 10/100/1000.

ZOTAC Z77-ITX WiFi

La placa estrella del formato mini ITX de Zotac, incluye el chipset Z77 Express el cual nos permitirá realizar overclock a nuestros procesadores. La refrigeración de su chipset y esta formado por dos disipadores unidos por un heatpipe.

Tiene dos ranuras de memoria DDR3 1600 con capacidad para overclockearlas hasta los 2133 Mhz. Lleva cuatro puertos SATA internos (2 SATA 6.0 Gbs + 2 SATA 3.0 Gbs). También incorpora la ranura mSata para el disco solido que acelera nuestro sistema ****indicar el nombre de la tecnología.

Las ranuras de expansión interna son las mismas que en la otra placa base:PCI Express X16 (Pcie 3.0) mas mini PCI Express ocupado por el adaptador combo WiFi+Bluetooth 3.0.

La conectividad de video digital es diferente al otro modelo, incluye 2 conectores HDMI y 1 mini Display Port.

La Z77ITX-A-E tiene la misma capacidad de puertos USB: 12, 4 de los cuales son USB 3.0 (2 internos+2 traseros), los 8 restantes son 2.0 (4 internos+4 traseros).

También incluye salida de audio óptica, analógica y puerto de red Ethernet 10/100/1000.

En esta tabla están todas las características las placas base.


Zotac siempre va por delante en el mundo ITX, ahora solo falta que respondan el resto de marcas con sus nuevos modelos.

Venimos de la primera parte del análisis del Zbox nano XS, si no lo habéis leído este es el momento.

Seguimos con la reviews del Zotac Zbox Nano XS, en esta ocasión además de los detalles de la instalación del sistema operativo, consumo, rendimiento y reproducción en HD añado una pequeña prueba con juegos y reproducción en streaming de un sitio de pago.

EQUIPO DE PRUEBAS

• AMD Dual Core E-450
• AMD Radeon HD 6320
• 2GB DDR3-1333
• Kingston 64GB mSATA SSD
• Fuente alimentacion 65w
• Disco Externo 2.5" Western Digital Passport
• Windows 7 Home Premium 32bit - SP1
• DirectX 9.0c/DirectX 10/DirectX11 June 2010
• Catalyst 12.3

Continuar leyendo después del salto.

Zotac nos sigue sorprendiendo con nuevos equipos de reducidas dimensiones, en esta ocasión me ha prestado el modelo mas diminuto de la gama Nano, el Zbox Nano XS AD11 Plus.

Si pensábamos que con el Nano habíamos llegado a la máxima miniaturización de un equipo estábamos muy equivocados, Zotac ha vuelto a dar una vuelta de tuerca al formato con el XS. El principal culpable del adelgazamiento de este equipo es la ausencia de disco duro mecánico, en su lugar han montado una unidad mini SSD con interface mini pciexpress de 64GB. Esta novedad trae consigo la reducción drástica del tamaño del equipo, sorprendentemente minúsculo. La disminución del su volumen no significa una merma en las prestaciones respecto al Nano AD10, todo lo contrario ya que Zotac monta en su XS la APU E-450 de AMD.


Cambia el concepto de utilización del Nano XS respecto al Nano, en el modelo de mayor tamaño podíamos alojar discos de 2.5” lo que nos permitía tener mucho espacio para alojar nuestros archivos multimedia ofreciendo una gran versatilidad. En nuestro caso el comprador del XS deberá buscar el alojamiento de sus archivos multimedia en discos en red, discos duros USB externos o en NAS.

La inclusión del AMD E-450 con su grafica HD6320 y el procesador de doble núcleo a 1.65Ghz le confieren unas prestaciones que le permitirán mover video en alta definición, software mediacenter o echar alguna partida sin problemas.

A continuación del salto podéis leer la primera parte del análisis.

Intel con los nuevos Ivy Bridge salta a a la tercera dimensión. 22 nm y construcción 3D: La nueva tecnología ofrece una combinación sin precedentes de rendimiento y eficiencia energética

Intel introduce una tecnología fundamentalmente diferente para las familias de microprocesadores en el futuro:transistores 3-D fabricados en 22nm. Estos nuevos transistores permitirá a Intel a proseguir sin descanso la Ley de Moore.

Hasta ahora, los transistores, el núcleo de los microprocesadores, eran 2-D (plano). Con 3-D de Intel se permite alojar un mayor numero de transistores al montarlos en los tres planos.

Esta nueva arquitectura permite a Intel mejorar la anterior generación de procesadores:

• Reducción del tamaño de la CPU pasando a fabricarse en 22 nanómetros (32 nm Sandy Bridge)
• Disminución del consumo
• Nuevas gráficas de mayor rendimiento
